YKA-GB系列高能容限壓裝置

產品簡介

本公司生產的高新技術產品高能容限壓裝置，簡稱YKA-GB，是針對常規避雷器的缺點而設計的具有獨特連接方式和結構形式的限壓裝置。與常規的避雷器相比，高能容限壓裝置具有不可比擬的優點，它廣泛應用于電力、冶金、化工、煤炭、輕工等行業，是保護變壓器、開關、母線、電動機及其它電氣設備大氣過電壓和操作過電壓的理想設備。

該產品設計新穎、結構獨特、參數合理，提高了被保護設備的安全水平，在保護高壓電動機及其它電氣設備方面具有良好的競爭力。

產品用途

YKA-GB高能容限壓裝置，用于發供電企業的供電系統，用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓、真空斷路器引起的開斷過電壓及各種操作過電壓，對相間和相對地的過電壓均起到可靠的限制作用。

原理/特點

YKA-GB高能容限壓裝置由四個帶放電間隙和氧化鋅電阻串聯的單元組成，如右圖所示，途中FR為氧化鋅非線性電阻，CG為放電間隙，由于采用對稱結構，其中任意三個可分別接ABC三相，另一相接地。高能容式限壓裝置具有其它同類產品不可比擬的特點：

1、采用氧化鋅非線性電阻和放電間隙串聯的結構，使兩者互為保護，放電間隙使氧化鋅電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作后立即熄弧，無續流，放電間隙不再承擔滅弧任務，產品的動作壽命可提高到10⁴～10⁵次。

2、電壓沖擊系數為1，在各種電壓波形下放電電壓值均相等，不受各種過電壓波形的影響，過電壓保護值準確，保護的可靠性能優良。

3、YKA-GB放電瞬時值與動作后的殘壓相近，無截波，更有利于保護設備的匝間絕緣。

4、采用四星接法，可使相間過電壓大大降低，與常規避雷器相比，相間過電壓降低了60～70%，保護的可靠性大為提高。

5、采用硅橡膠外套和高壓電纜外引線結構的YKA-GB具有易安裝、密封性強、體積小、耐震（振）動等優點，可直接安裝在開關柜的手車底盤上或PT柜上。

6、使用的環境溫度-40℃～+60℃，海拔高度小于2000m（高于2000m請?jiān)谟嗀洉r注明）。

7、在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓時，其能量小于600A2ms方波沖擊能量時，YKA-GB可以起到保護作用。

外形/結構

為了便于在手車等處安裝，YKA-GB采用三立柱式外形結構，將接地相埋裝在底座中，通過外引螺栓接地，A、B、C三相相間距能和用戶的母線裝頭或開關裝頭對應連接。

這樣的結構不僅美觀，而且從YKA-GB本體到設備裝頭之間的高壓電纜基本呈平行直線，無交叉碰撞，有利于安全運行。

試驗/維護

工頻放電電壓測試

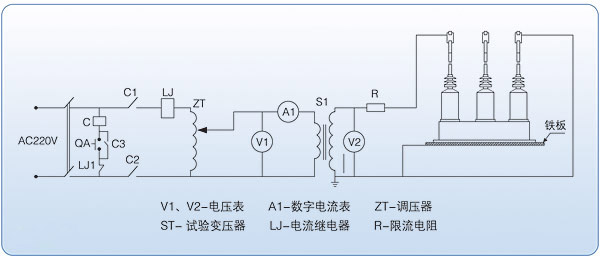

按YKA-GB工頻放電試驗接線原理圖（如下圖）將相關儀表和設備連接好，其中ZT為調壓器，ST為5KVA以下試驗變壓器，V為高壓表，µA為數字微安表。

試驗電壓分別加在被測試品的A/B、A/C、B/C、A/D、B/D、C/D端，緩慢調節試驗變壓器的輸出電壓，同時觀察電壓表和數字微安表。YKA-GB未擊穿放電時，數字微安表讀數幾乎沒有變化；當實驗變壓器的輸出電壓達到YKA-GB間隙擊穿放電，數字微安表出現較大變化，并且呈不穩定狀態，此時，試驗變壓器高壓輸出值即為YKA-GB的工頻放電值。

試驗注意事項

1、戶內型YKA-GB在做工放試驗時，應先將YKA-GB放置在鐵板上進行，鐵板必須可靠接地，鐵板面應略大于YKA-GB底座；

2、在做YKA-GB工放試驗時，應均勻升壓，當YKA-GB放電，應立即將調壓器回零，并切斷電源，切忌在放電后繼續升高電壓，以免損壞本裝置；

3、用戶在試驗時如果發現其工放值超出參數表中規定值的90%～120%時，應仔細檢查接線或表計是否正確、調壓器輸出是否正常、鐵板是否可靠接地、電源是否有高次諧波等，如經檢查測試數菸尬?，确已超橱|市矸段?，请与我公司联蠐?dān)?

4、用戶在做其它電氣設備絕緣試驗時，應將YKA-GB從設備上解除；

5、實驗時，只有內部間隙放電，外圍任何部分不得有閃絡；

運行維護

1、本產品安裝時高壓引線與其它設備之間的空氣距離應大于5cm；

2、本產品應每一至兩年做一次預防性工頻放電試驗，同時將YKA-GB表面除塵。

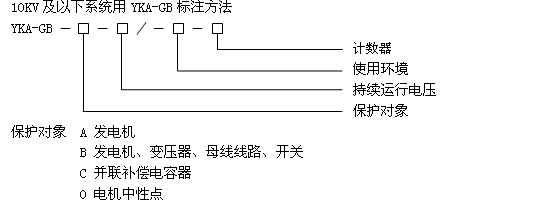

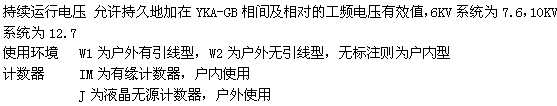

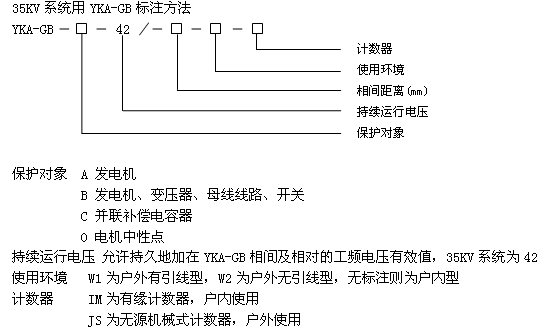

型號說明

訂貨須知

1、用戶訂貨時需注明YKA-GB到樁頭之間高壓電纜長度及線鼻子孔徑；

2、若計數器需要在柜門上安裝，則需注明YKA-GB本體到柜體計數器安裝處之間的信號線長度；若選用IM型計數器，則柜內還需要提供220V交流或直流電源；

3、若系統電壓或相間距等有特殊要求，可根據用戶要求設計生產。

（表1）3、6、10KV系統戶內型YKA-GB電氣參數表

型號	保護對象	保護對象額定電壓(有效值)(KV)	持續運行電壓(有效值)(KV)	工頻放電電壓(有效值) 90%～120% (KV)	操作沖擊電流殘壓(峰值)≤(KV)		1.2/50沖擊房間殘壓(峰值)≤(KV)	雷電沖擊電流殘壓(峰值)≤(KV)		2ms方波沖擊電流(A)	產品高度 H (mm)
型號	保護對象	保護對象額定電壓(有效值)(KV)	持續運行電壓(有效值)(KV)	工頻放電電壓(有效值) 90%～120% (KV)	100A	500A	1.2/50沖擊房間殘壓(峰值)≤(KV)	500A	2500A	2ms方波沖擊電流(A)	產品高度 H (mm)
YKA-GB-3.8	電動機	3.15	3.8	5.2	7	-	7.5	7.5	-	600	182
YKA-GB-7.6		6.3	7.6	10.4	14	-	15	15	-		182
YKA-GB-12.7		10.5	12.7	17.2	23.1	-	24.8	24.8	-		197
YKA-GB-3.8	發電機變壓器母線開關線路	3	3.8	7	-	10.2	10.2	-	12	600	182
YKA-GB-7.6		6	7.6	14	-	20.4	20.4	-	24		197
YKA-GB-12.7		10	12.7	23.2	-	33.8	33.8	-	40		220
YKA-GB-3.8	電容器	3	3.8	7.4	-	-	-	-	11.7	600	182
YKA-GB-7.6		6	7.6	14.6	-	-	-	-	23.4		197
YKA-GB-12.7		10	12.7	24.4	-	-	-	-	39.1		220

（表2）6、10KV系統戶內型YKA-GB電氣參數表(其他電氣參數表與表1中相同)

型號	保護對象	保護對象額定電 (有效值)(KV)	持續運行電壓(有效值)(KV)	工頻放電電壓(有效值) 90%～120% (KV)	2ms方波沖擊電流(A)	相間距離	戶外接線方式	產品高度 H (mm)
YKA-GB-B-7.6/W1	發電機變壓器母線開關線路	6	7.6	14	600	76	有高壓電纜引線	255
YKA-GB-B-7.6/W2		6	7.6	14		300	無引線	436
YKA-GB-B-12.7/W1		10	12.7	23.2		76	有高壓電纜引線	325
YKA-GB-B-12.7/W2		10	12.7	23.2		300	無引線	436
YKA-GB-B-7.6/W1	電容器	6	7.6	14.6	600	76	有高壓電纜引線	255
YKA-GB-B-7.6/W2		6	7.6	14.6		300	無引線	436
YKA-GB-B-12.7/W1		10	12.7	24.4		76	有高壓電纜引線	325
YKA-GB-B-12.7/W2		10	12.7	24.4		300	無引線	436

(表3)35KV系統用YKA-GB電氣參數表(持續運行電壓為：42KV，2ms方波600A)

型號	保護對象	工頻放電電壓(有效值) 90%～120% (KV)	操作沖擊電流殘壓(峰值)≤(KV)	1.2/50沖擊房間殘壓 (峰值) ≤(KV)	雷電沖擊電流殘壓(峰值) ≤(KV)	相間距離	外接引線方式	產品高度 H (mm)
					5000A
YKA-GB-B-42/310	發電機 變壓器母線開關 線路	72	105	105	119	310	戶內型，有引線	560
YKA-GB-B-42/400-W1						400	戶外型，有引線	1100
YKA-GB-B-42/630-W2						630	戶外型，無引線	1150
YKA-GB-B-42/310	電容器	74	105	-	119	310	戶內型，有引線	560
YKA-GB-B-42/400-W1						400	戶外型，有引線	1100
YKA-GB-B-42/630-W2						630	戶外型，無引線	1150

(表4)YKA-GB-0電機中性點過限壓裝置參數表

型號	電機額定電壓 (有效值)(KV)	保護器持續運行電壓(有效值)(KV)	雷電沖擊電流殘壓(峰值) ≤(KV)	直流1mA參考電壓 ≥(KV)
YKA-GB-0-2.13	3.15	2.13	6.0	3.4
YKA-GB-0-4.6	6.3	4.6	12.0	6.9
YKA-GB-0-7.6	10.5	7.6	19.0	11.3

外形及安裝尺寸

戶內性

本產品可以安裝在各種不同型號的開關柜內，該類產品除直接與開關柜“A”、“B”、“C”三相及接地相（“D”相）相連的四個線鼻子為裸導體外，其余部分被絕緣體封閉，因此它的相間、相對地（或柜體）的距離及對柜體安裝空間要求相應較?。ㄒ话悴恍∮?span lang="EN-US">5cm），可直接安裝在開關柜的手車盤內或PT柜中。

l 10KV及以下系統YKA-GB

l 35KV系統YKA-GB

l 電機中性點過電壓保護器

戶外型

l 有外引高壓電纜

l 無有外引高壓電纜

YKA-GB-J過壓動作計數器

簡介

YKA-GB過壓動作計數器時對YKA-GB產品工作狀況進行實時及累計計數的裝置。通過本產品可以詳細監視YKA-GB及YKA-GB所保護設備的過電壓發生狀況，預知事故發生的作用。

主要功能和指標

分別對AB、BC、AD、BD、CD相之間過壓動作計數；

無需外接電源，自備電源可使用三年以上；

計數總次數≥10000次；

安裝方式及尺寸

本體安裝

如圖一所示，采用本體外掛式安裝無需另外加工

柜門安裝

如圖二所示，采用分體安裝方式需在柜門上開安裝孔，計數器外形尺寸和開孔尺寸見圖三、圖四、圖五。

注意事項

當采用柜門安裝方式的時候，用戶需注明計數器到YKA-GB本體之間所需信號線的長度。

詳細說明請參見《J型YKA-GB計數器安裝使用說明》
