YKA-CB系列電流互感器二次過電壓保護器
概述
電流互感器（簡稱CT）在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振電流、電容充電電流、電感啟動電流等），將會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。根據電力系統的實際需求，我公司在第一代保護器的基礎上，我們又開發了具有動作接點輸出、自動發光顯示、自動閉鎖差動保護、動作后具有手動和自動復位功能以及多元組合的各種不同功能的保護器，該產品采用全新的自動控制技術和高可靠性元件，使用壽命長，能可靠動作10萬次以上。動作速度快，過載能力強，靜態泄漏電流小，可滿足各種CT保護的需要。
用途
YKA-CB組合式電流互感器二次過電壓保護器主要用于各種CT二次側的異常過電壓保護，保護器固接與CT二次繞組兩端，正常運行時泄露電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的電壓遠遠高于正常運行電壓，此時保護器迅速動作而斷裂，面板上顯示故障的部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕，電路恢復原狀態后又重新投入正常運行工作。
接線原理
一般情況下，電流互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上。絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接。二次繞組A、B、C對應連接在保護器A、B、C接線端子上。A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。
AC220V供電直接接在保護器AC220V端子上，三根報警線一根中點，一根常開，一根常閉，用戶根據實際使用對應接線，裝置電源也可根據永輝要求而定。
基本功能
n 輸入阻抗大于100mΩ，接入后不影響任何測量和保護性能；
n 二次側保護電壓可自己設置，滿足不同場合使用；
n 保護后有故障點位置顯示，方便故障排除；
n 保護后有接點信號輸出，便于系統連接使用；
n 保護后有報警聲音提示，及時提醒排除故障；
n 保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇；
n 采用省面積和軌道安裝設計，方便安裝使用。
系列技術指標
|
正常漏電流IL20V |
≤1µA |
|
輸入電阻 |
＞100M |
|
導通電壓 |
800~1000V(出廠設定值，用戶可自行設置) |
|
導通時間 |
500ms≤Ts≤250ms |
|
報警輸出接點容量 |
AC220V/5A;DC110V/5A |
|
保護繼電器接點容量 |
AC220V/5A |
|
使用CT規格 |
二次側峰值大于150V |
|
保護電流 |
5A |
|
工作環境 |
溫度：－20℃~＋70℃ 濕度≤95%RH |
|
復位方式 |
手動按鈕復位；自動復位可選 |
|
抗震性能 |
10-50-10HZ 2g 3min |
|
可靠安全性 |
符合IEC834-1要求 |
|
工作電源 |
AC220V,50HZ或DC220V |
|
功耗 |
≤5W |
|
安裝方式 |
導軌式 |

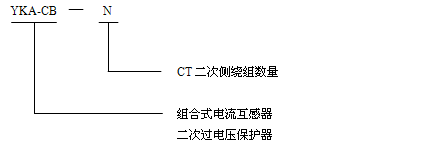

型號與規格
產品選型目錄
|
型號 |
繞組數 |
外部尺寸 |
|
YKA-CB-1 |
1個繞組 |
長：100；寬：72；高112 |
|
YKA-CB-2 |
2個繞組 |
長：100；寬：72；高112 |
|
YKA-CB-3 |
3個繞組 |
長：100；寬：72；高112 |
|
YKA-CB-4 |
4個繞組 |
長：100；寬：72；高112 |
|
YKA-CB-5 |
5個繞組 |
長：100；寬：72；高112 |
|
YKA-CB-6 |
6個繞組 |
長：100；寬：72；高112 |
對于保護六繞組以上的保護器屬非標產品，可特殊定做，本公司最高可提供保護18個繞組的單只電流互感器二次過電壓保護器
外引端子接線說明
安裝、現場檢測與維護
安裝
1、保護器安裝點距被保護CT距離應盡量近，并便于巡視。
2、引線較長時盡量采用鎧裝電纜，以防斷線。
現場檢測
1、保護器使用前應進行檢測，用萬用表電阻檔測試A（或B或C）與N兩端時，其絕緣電阻值應大于十歐。
2、動作值測試時，首先把調壓器調到0V位置，接通保護器和調壓器AC220V電源，保護器工作指示燈亮，慢慢調高調壓器輸出電壓至保護器工作電壓值，將此電壓瞬間施加于保護器的A（或B或C）與N兩端，此時保護器應動作，相應的工作指示動亮，同時用萬用表測量保護器輸出接點，開接點閉合，閉接點打開，最后按復位按鈕，保護器復位后動作指示燈應熄滅。
測試回路中應加限流電阻，將輸出電流調整在10mA以內。
維護
1、 任一型的YKA-CB均無需維護。
2、 每月可巡查一次，每三年進行一次檢測。
本產品質保期一年，三年內免費維修。
